最近由于选修课的要求，速成了一波AD，这两天完成了自己的第一个PCB板的绘制。
任务目标
1.三个开关控制一盏灯
2.使用按钮实现开关的功能
实验思路
1.三个开关控制一盏灯，算是比较基础的数电问题了，这里我采用了74LS86（异或门）来实现这一逻辑功能。
2.按钮实现开关的功能，这一点我上网查资料发现都是采用模拟电路实现的，采用电容充放电实现开关的功能，电路较为复杂，实现原理也较为复杂，这里就不讲了。
分享一篇文章，有兴趣的可以自己看看点按式轻触开关如何实现自锁轻触开关带锁按键开关功能？
3.后来想了想，还是采用数字电路实现比较简单，通过JK触发器的电平翻转来实现电路开关的功能，最后通过带JK触发器的74LS109实现了这一功能。
PCB绘制流程
1.原理图库的绘制
由于官方封装库中的门电路芯片都是只显示部分的，所以这里我自己绘制了74LS86和74LS109芯片的原理图。
- 74LS86
- 74LS109
2.原理图的绘制
- 原理图
ps: 经老师提醒，原理图中按钮部分存在问题，TTL芯片悬空时为高电平，所以芯片的CLK端口需要接一个下拉电阻。
3.PCB封装库的绘制
这里偷了点懒，直接采用了TI官方的封装库。

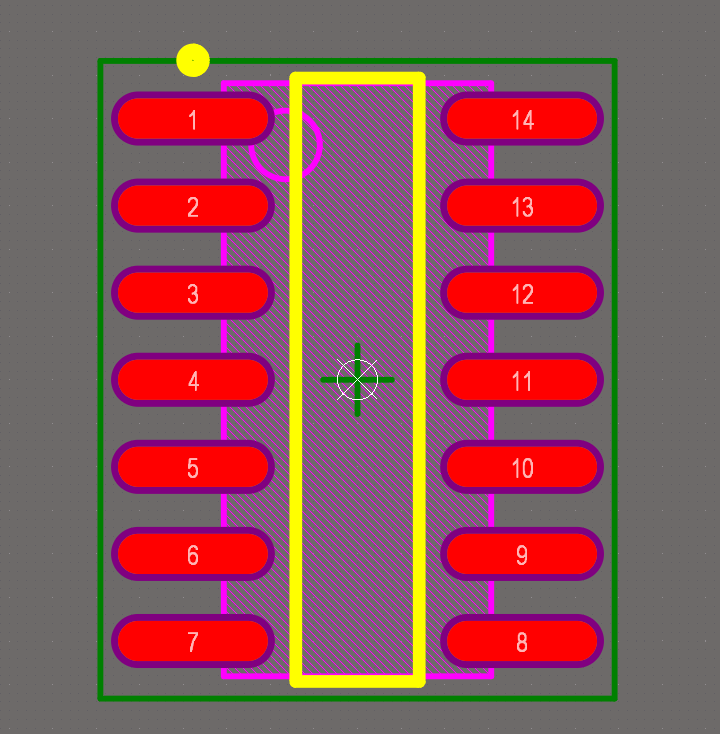

- D014_N封装
4.PCB图的绘制
这一步才算是到了PCB绘制的核心部分。
器件摆放
AD会将原理图中用到所有器件直接转移到PCB文件中，我们需要将各个器件以合适的位置摆放好。
布线
AD有自动布线功能，但还是推荐手动布线。
布线拐角采用钝角，降低电磁干扰。
多层板可能需要过孔，将各个板层进行电气连接。
铺铜
将没有导线的地方铺铜，提高抗干扰能力。
丝印
添加需要的标记符号和个性化定制文字内容。
版型设计
对PCB板进行裁剪，打定位孔等操作，推荐矩形版型。

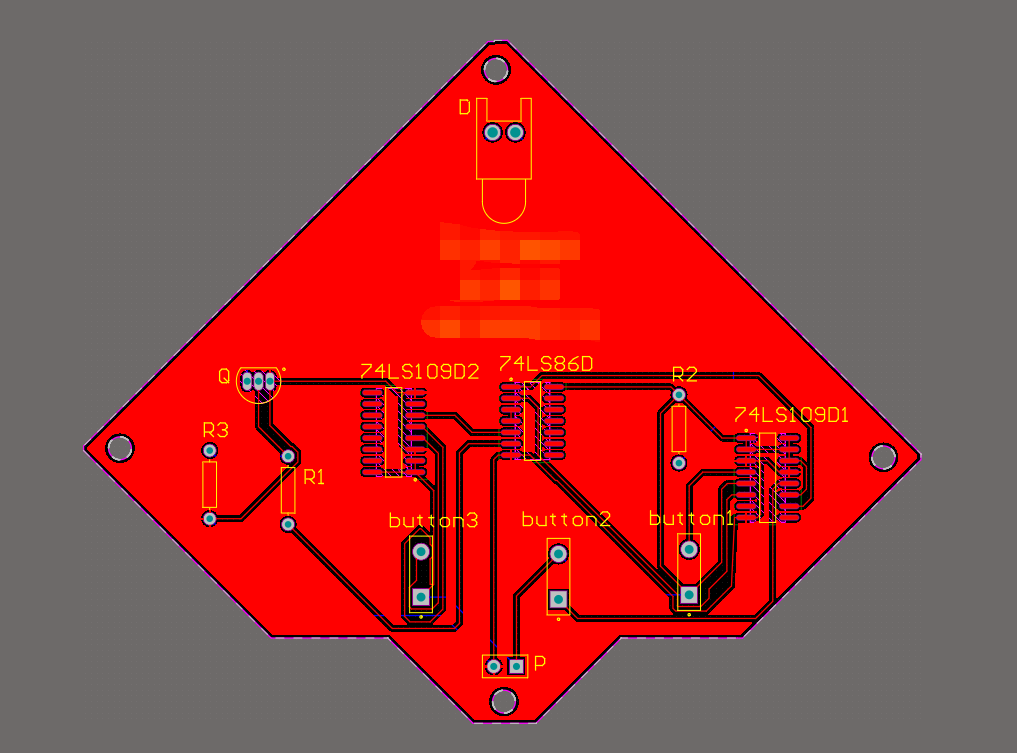

- 最后贴上我的第一个PCB板
(空白处有姓名等相关信息，已打码)
